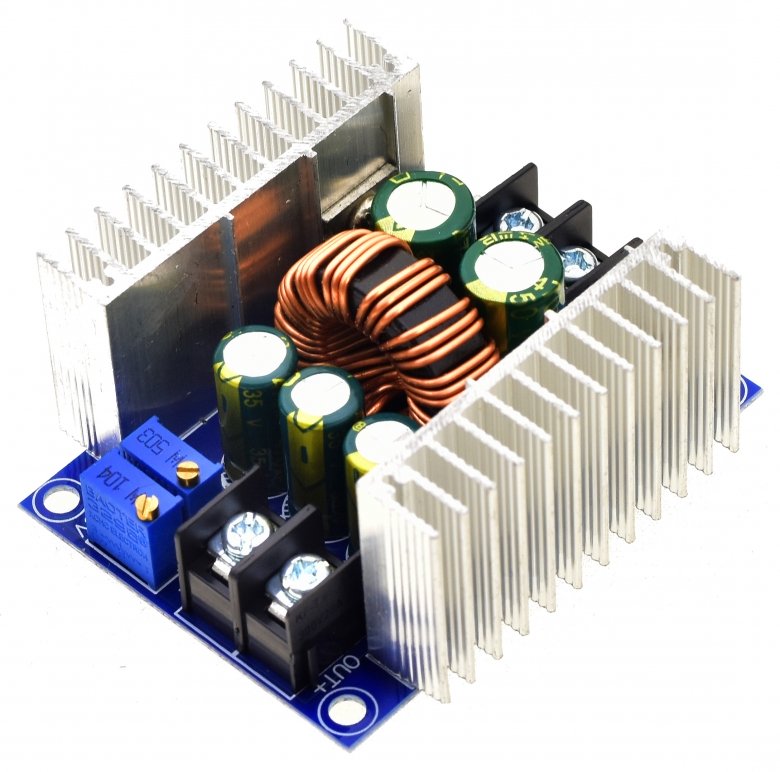

Понижуючий DC-DC перетворювач 300W 15A LM25116 CC/CV

Понижувальний DC-DC перетворювач LM25116 – це потужний та універсальний модуль стабілізації напруги і струму, призначений для живлення пристроїв із високим навантаженням. Він перетворює вхідну напругу від 6 до 40 В у стабілізовану вихідну напругу від 1,2 до 36 В зі струмом до 20 А. Модуль підтримує режими CC і CV, що дозволяє використовувати його для заряджання акумуляторів, живлення потужних світлодіодів та інших споживачів. Завдяки високому ККД до 94% та потужності до 300 Вт, пристрій ефективно працює навіть за значних навантажень.

Основні характеристики:

• Вхідна напруга: 6 – 40 В DC
• Вихідна напруга: 1,2 – 36 В DC
• Вихідний струм: 0,3 – 20 А
• Пульсації вихідної напруги: ≤ 50 мВ
• Частота перетворення: 162 кГц
• ККД: до 94%
• Захист: від короткого замикання (SCP), від перегріву (OTP)

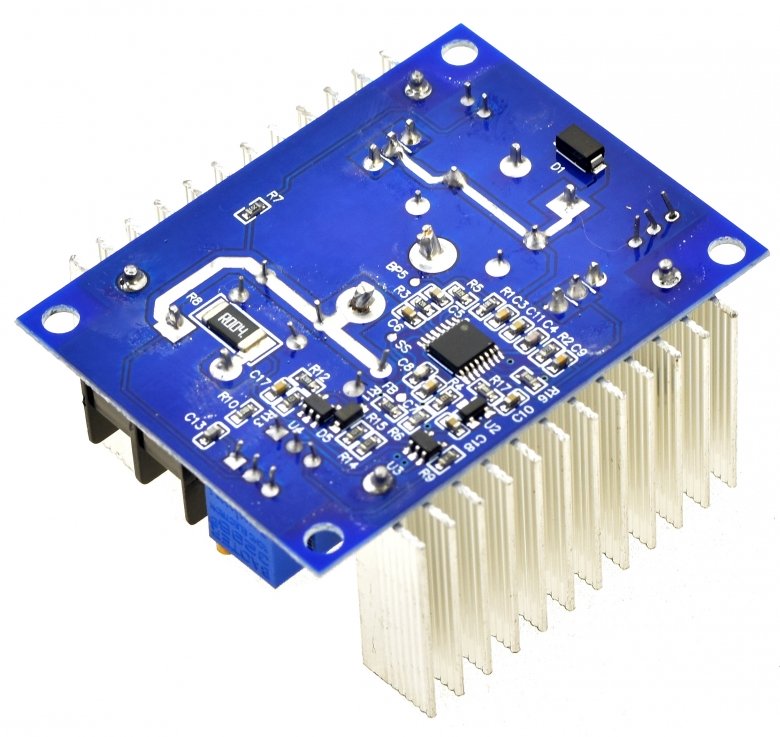

Основу модуля складають транзистори IRFB3607, керовані драйвером LM25116. Для зручності регулювання параметрів можна замінити стандартні підлаштувальні резистори (100 кОм) на потенціометри з ручкою. Кнопка EN відповідає за увімкнення та вимкнення вихідної напруги. Регулювання струму шляхом короткого замикання виходу не допускається! Для ефективного охолодження при струмі понад 15 А рекомендується використовувати обдув, а також встановити радіатор на мікросхему драйвера.

Можлива заміна N-MOSFET транзисторів IRFB3607 (75V; 80A; Rds = 9 mΩ) на IRF1404 (40V; 162A; Rds = 4 mΩ) або аналоги з мінімальною ємністю затвора і опором каналу – це дозволить зменшити нагрівання. Модуль відзначається високою надійністю та якісним складанням, підходить для різних інженерних завдань та не потребує доробок для ефективної роботи.

->
