Модуль UPS резервного живлення/заряджання 12V 15W 2x18650 (Type-C)

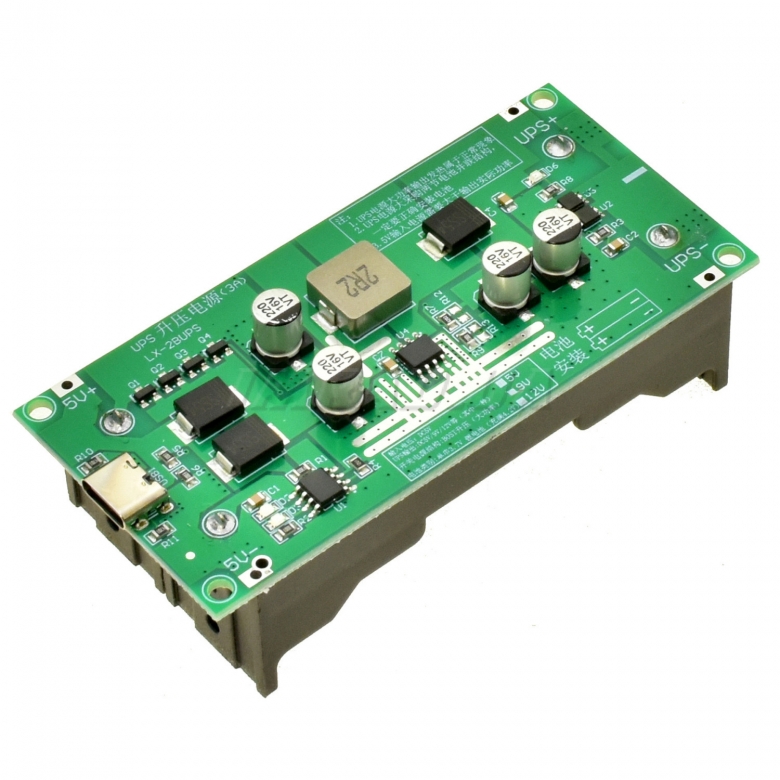

Модуль LX-2BUPS призначений для забезпечення безперебійного живлення різних електронних пристроїв, таких як роутери, камери відеоспостереження та інші системи, що вимагають стабільного безперебійної напруги живлення.

Конструкція модуля передбачає встановлення літій-іонних акумуляторів формату 18650 в тримач на зворотному боці друкованої плати. При зникненні основного живлення схема миттєво перемикається на акумулятор і продовжує живити підключений пристрій. При відновленні живлення модуль перемикається на нього і заряджає акумулятори. Вбудований контролер стежить за рівнями заряду і розряду акумуляторів для забезпечення їх безпечної експлуатації та продовження терміну служби.

В таких модулях DC-DC перетворювач реалізований на основі мікросхеми типу XL6009, LM2596 або подібної. Ці перетворювачі використовують дільник напруги з двох резисторів для регулювання вихідної напруги. Можна отримати на виході необхідне вам напруження в діапазоні від 5 до 18В. З заводу поставляються 4 варіанти модулів з фіксованою напругою: 5В; 9В; 12В і 15В. На платі є контакти для підключення додаткового акумулятора, можна збільшити час автономної роботи, підключивши паралельно ще кілька комірок. Тільки слід пам'ятати, що струм заряду обмежений 1А і функція балансування комірок тут не передбачена.

Основні технічні характеристики:

• Вхідна напруга: 5 В (через роз'єм Type-C)..
• Вихідна напруга: 12 В.
• Вихідна потужність: до 15 Вт..
• Кількість акумуляторів: 2 комірки 18650
• Напруга заряду акумуляторів: 4,2 В..
• Контролер заряду: TP4056.
• Струм заряду АКБ: до 1 А.
• Мікросхема захисту АКБ: XB7608 або аналог
• Власне енергоспоживання: до 7 мА.
• Габаритні розміри модуля (Д×Ш×В): 90×42×23 мм.

Модуль має функції захисту від перегріву, від перезаряду і перерозряду АКБ, від короткого замикання на виході. У разі спрацьовування захисту необхідно перепідключити модуль до джерела живлення і навантаження.

Індикація:

• Червоний LED на вході: процес зарядки.
• Зелений LED на вході: зарядка завершена.
• Червоний LED на виході: готовність до роботи.
