Контролер (балансир) заряду/розряду LiIo батарей BMS 4S 40A

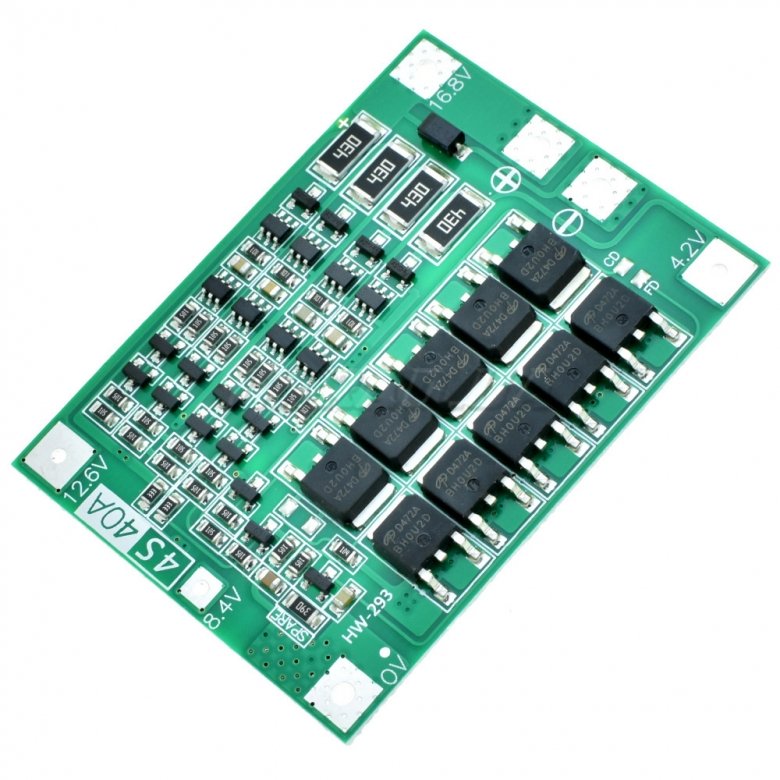

Модуль HW-293 являє собою плату захисту акумулятора BMS (Battery Management System) для 4S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6 – 3,7 В на комірку. Напруга повного заряду 16,8 В, струм розряду 40 А. Заряд і розряд здійснюються через один порт. Модуль чудово підходить для переведення шуруповерта потужністю до 170 Вт на літієві акумулятори з використанням комірок 18650 і 26650. Функція балансування – є.

Технічні характеристики:

• Назва модуля: HW-293
• Кількість комірок: 4S послідовно
• Тип підтримуваного акумулятора: Li-ion/Li-po (3,6–3,7 В)
• Напруга заряду: 16,8 – 17,8 В
• Напруга 100% зарядженого акумулятора: 16,8 В
• Напруга припинення заряду: 4,2 В ± 0,025 В
• Напруга відновлення заряду: 4,1 В ± 0,03 В
• Напруга припинення розряду: 2,7 ± 0,05 В
• Напруга відновлення розряду: 3,0 ± 0,08 В
• Струм розряду номінальний: 25 А
• Струм розряду імпульсний: 40 А
• Струм заряджання: 20 А
• Чип: (не вказано)
• Ключі: D472A (25V; 55A; 5,5mΩ)
• Балансування комірок: є, пасивне, до 58 мА
• Захист від перезаряду і перерозряду: є
• Захист від КЗ: є
• Для комірок LiFePO4 НЕ ПІДХОДИТЬ
• Розмір: 60 х 45 х 4 мм

Особливості модуля:

• Для збирання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед збиранням АКБ бажано вирівняти напругу на всіх комірках шляхом з’єднання всіх мінусових контактів між собою, а плюсових – між собою.
• Підключення акумуляторів до контактів контролера здійснюється в суворій послідовності за зростанням напруги: Перший – 0 В, другий – 4,2 В, третій – 8,4 В, четвертий – 12,6 В. Якщо не дотримуватися цієї вимоги, BMS працювати коректно не буде. Для монтажу використовуйте провід достатнього перерізу. Після збирання АКБ підключіть відповідний зарядний пристрій до BMS для активації.
• Після спрацьовування захисту BMS за струмом (особливо актуально при використанні BMS у живленні електроінструменту) для зменшення часу відновлення захисту можна встановити додатковий резистор на 10 кОм між контактними площадками “0V” і “-”.

->
