Контролер (балансир) заряду/розряду LiIo батарей BMS 3S 40A

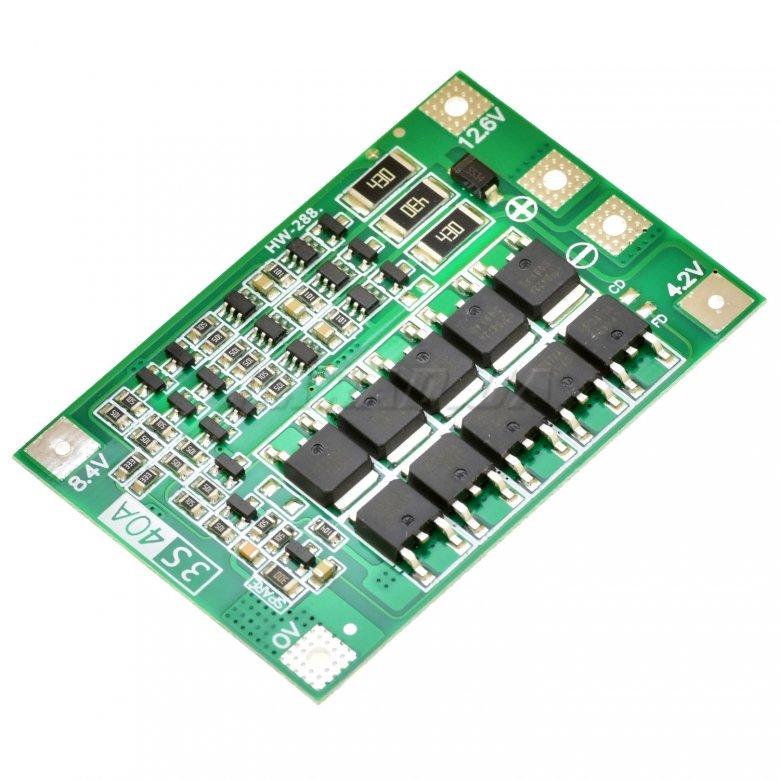

Модуль HW-288 – це плата захисту акумулятора BMS (Battery Management System) для 3S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів із номінальною напругою 3,6 – 3,7 В на комірку. Напруга повного заряду 12,6 В, струм розряду 40 А. Заряд і розряд здійснюються через один порт. Модуль чудово підходить для переходу шуруповерта на літієві акумулятори з використанням елементів 18650 і 26650. Функція балансування – є.

Технічні характеристики:

• Назва модуля: HW-288
• Кількість комірок: 3S послідовно
• Тип підтримуваного акумулятора: Li-Ion / Li-Po (3,6–3,7 В)
• Напруга заряду: 12,6 – 13,6 В
• Напруга 100% зарядженого акумулятора: 12,6 В
• Напруга припинення заряду: 4,20 – 4,25 ± 0,05 В
• Напруга відновлення заряду: (не вказано)
• Напруга припинення розряду: 2,45 ± 0,05 В
• Напруга відновлення розряду: (не вказано)
• Номінальний струм розряду: 40 А
• Імпульсний струм розряду: 50 А
• Струм зарядки: 20 А
• Чіп: (не вказано)
• Ключі: (не вказано)
• Балансування комірок: є, пасивне, до 100 мА
• Захист від перезаряду та перерозряду: є, 1400/110 мс
• Захист від КЗ: є, спрацьовування 250 мкс
• Для комірок LiFePO4 НЕ ПІДХОДИТЬ
• Розмір: 61 × 41 × 3,5 мм

Особливості модуля:

• Для складання акумулятора використовуйте однакові акумулятори, бажано з однієї партії та року випуску.
• Перед складанням АКБ бажано вирівняти напругу на всіх комірках шляхом замикання всіх мінусових контактів між собою, а плюсових – між собою.
• Підключення акумуляторів до контактів контролера здійснюється в суворій послідовності за зростанням напруги: Першим – 0 В; Другим – 4,2 В; Третім – 8,4 В; Четвертим – 12,6 В. Якщо не дотримуватися цієї вимоги, BMS не працюватиме правильно. Для монтажу використовуйте провід достатнього перерізу.
• Після складання АКБ підключіть відповідний зарядний пристрій до BMS для активації.
• Після спрацьовування захисту BMS по струму (особливо актуально при використанні BMS у живленні електроінструменту), для зменшення часу відновлення захисту можна встановити додатковий резистор на 10 кОм між контактними майданчиками "0V" і "-".

->
