Контролер (балансир) заряду/разряду LiIo батарей BMS 2S 3A

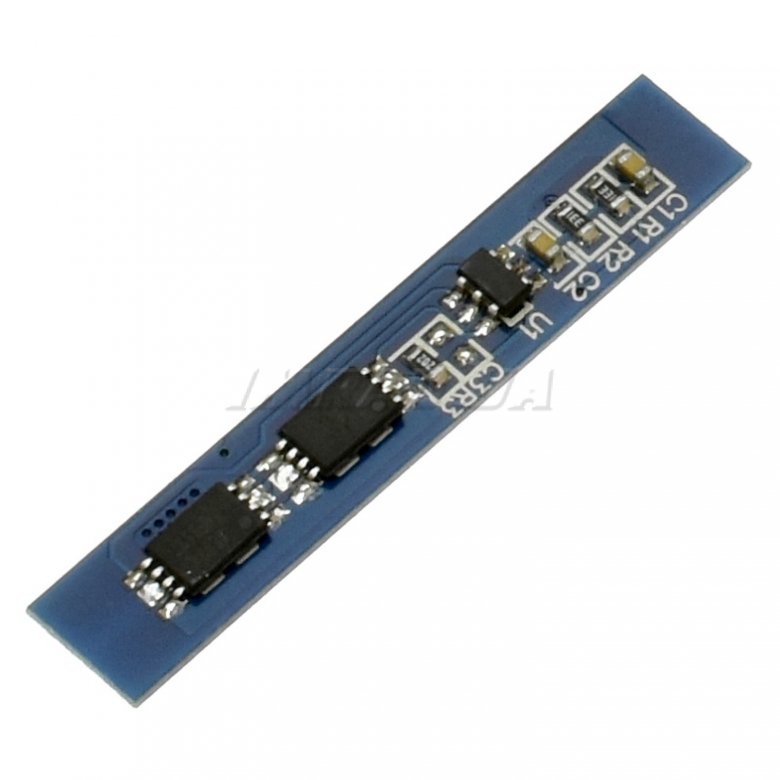

Модуль FDC-2S-2 являє собою плату захисту акумулятора BMS (Battery Management System) для 2S літій-іонних (Li-Ion) і літій-полімерних (Li-Po) акумуляторів з номінальною напругою 3,6 – 3,7 В на комірку. Напруга повного заряду 8,4 В, струм розряду 3 А. Заряд і розряд здійснюються через один порт. Модуль підходить для виготовлення АКБ з невеликими струмами розряду з комірок 18650. Функція балансування - є.

Технічні характеристики:

Назва модуля: FDC-2S-2
Кількість комірок: 2S послідовно
Тип підтримуваного акумулятора: Li-ion/Li-po (3,6-3,7V)
Напруга заряду: 8,4 – 9,0 В
Напруга 100% зарядженого акумулятора: 8,4 В
Напруга припинення заряду: 4,20 – 4,25 В ± 0,05 В
Напруга відновлення заряду: 4,15 ± 0,05 В
Напруга припинення розряду: 2,45 ± 0,08 В
Напруга відновлення розряду: 3,0 ± 0,1 В
Струм розряду номінальний: 3 А
Струм розряду імпульсний: 5 А
Струм зарядки: 3 А
Опір: 45 мОм
Чіп: (не вказано)
Ключі: (не вказано)
Балансування комірок: є, пасивне, до 50 мА
Захист від перезаряду та перерозряду: є, 1400/110 мс
Захист від КЗ: є, 250 мкс
Для комірок LiFePO4 НЕ ПІДХОДИТЬ
Розмір: 36 х 6,4 х 3,5 мм

Особливості модуля:

• Для збирання акумулятора використовуйте однотипні акумулятори, бажано з однієї партії та року випуску. Перед збиранням АКБ бажано вирівняти напругу на всіх комірках шляхом замикання всіх мінусових контактів між собою, а плюсових – між собою.

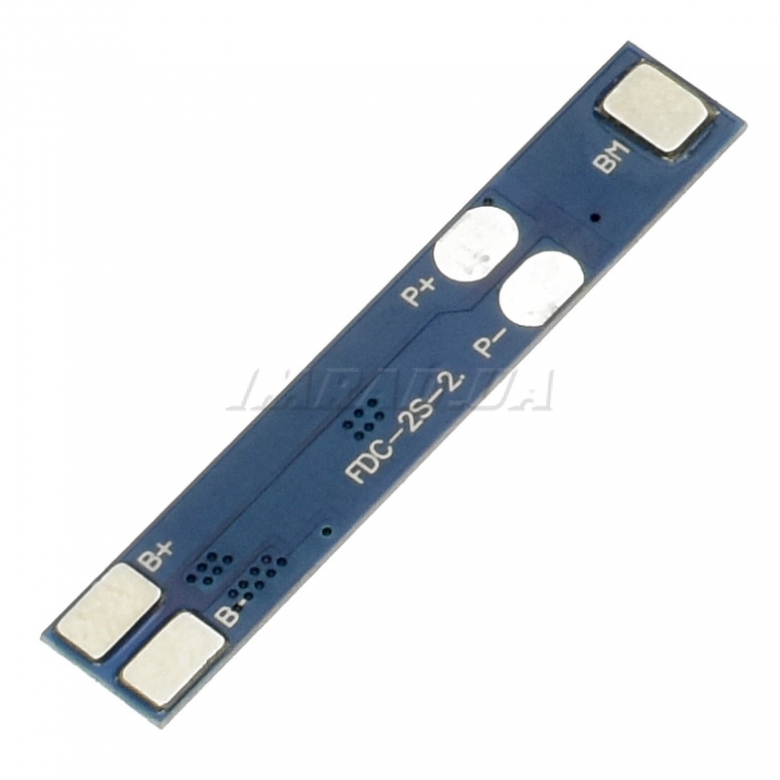

• Підключення акумуляторів до контактів контролера здійснюється у суворій послідовності за зростанням напруги: Перший – (B+); Другий – (BM); Третій – (B-). При недотриманні цієї вимоги BMS працюватиме неправильно. Для монтажу використовуйте провід достатнього перерізу.
• Після збирання АКБ підключіть відповідний зарядний пристрій до BMS для активації.

->
