Понижающий DC-DC преобразователь XL7015

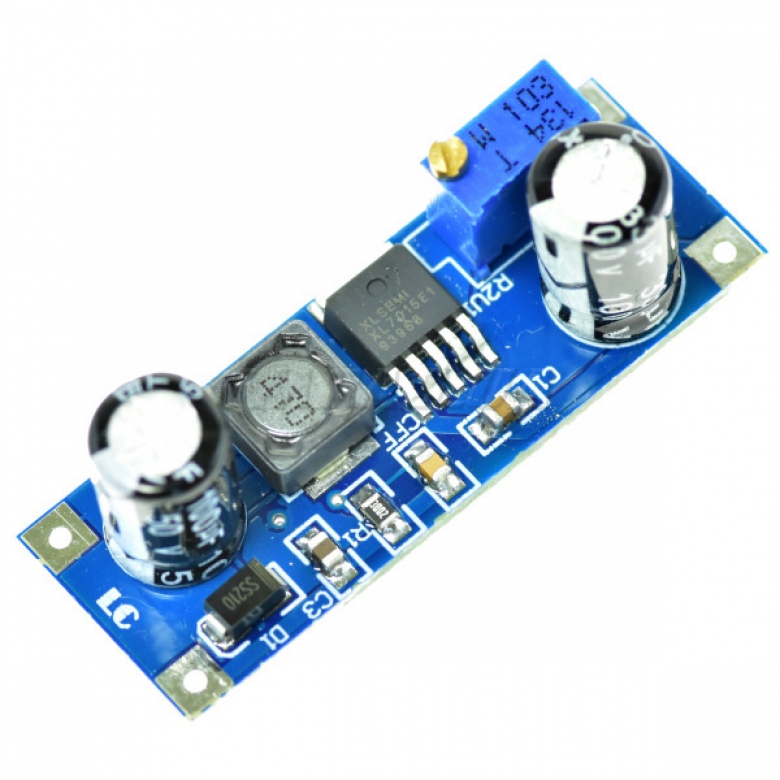

Понижающий DC-DC преобразователь на чипе XL7015 – это компактный и эффективный модуль для стабилизации напряжения в различных электронных устройствах. Модуль поддерживает широкий диапазон входного напряжения от 5 В до 80 В, обеспечивая выходное напряжение от 1,25 В до 20 В (регулируемое) и ток нагрузки до 0,8 А. Благодаря встроенному высоковольтному ключу и рабочей частоте 150 кГц, преобразователь демонстрирует высокий КПД до 85%, что минимизирует его нагрев и энергопотери.

Сам чип XL7015E1 имеет низкие пульсации выходного напряжения. Схема управления ШИМ способна регулировать коэффициент заполнения линейно от 0 до 90%. Минимальный перепад напряжений вход/выход – 2 В. Генератор имеет внутреннюю компенсацию и при перегрузке снижает частоту преобразования до 45 кГц, ограничивая ток на выходе. Есть вход TTL Shutdown, есть защита от перегрева. Защиты от переполюсовки нет.

Технические характеристики:

• Чип: XL7015
• Режим работы: CV
• Входное напряжение: 5 – 80 В DC
• Выходное напряжение: 1,25 – 20 В DC (регулируемое)
• Максимальный ток нагрузки: 0,8 А
• Рекомендовано ограничить ток нагрузки для макс. КПД:
- При Uвх = 48 В, Uвых = 5 В – Ток нагрузки до 0,6 А
- При Uвх = 48 В, Uвых = 15 В – Ток нагрузки до 0,4 А
• Выходная мощность: до 7 Вт
• КПД: до 85 %
• Рабочая частота: 150 кГц
• Защита: от перегрева, короткого замыкания, ограничение тока

->
