AM718-05/8000AC_амперметр

Амперметр предназначен для измерения переменного тока до 5А с помощью встроенного датчика Холла. При применении внешнего токового трансформатора диапазон измерений может быть расширен до 8000А. Устройство имеет режим программной калибровки

Вблизи модуля нельзя располагать мощные магниты и дроссели. В особо критичных случаях, может потребоваться магнитная экранировка.  Амперметр измеряет эффективное (среднеквадратичное) значение силы тока. Форма тока при этом может быть весьма сложной, например, ток симисторного регулятора. Постоянная составляющая тока вносит в измерения дополнительную погрешность!



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:



Диапазон измеряемого тока		0…5А AC
Допустимый импульсный ток		40А
Точность измерения:		±3%
Дискретность измерения:		0,01А
Сопротивление входной цепи тока:		0,003 Ом
Допустимое напряжение вход/питание:		380V AC
Напряжение питания: однополярное		8...25V DC
Ток потребления:		35mA
Программная поддержка токовых трансформаторов		от 10 до 8000А
Габаритные размеры:		21x48мм

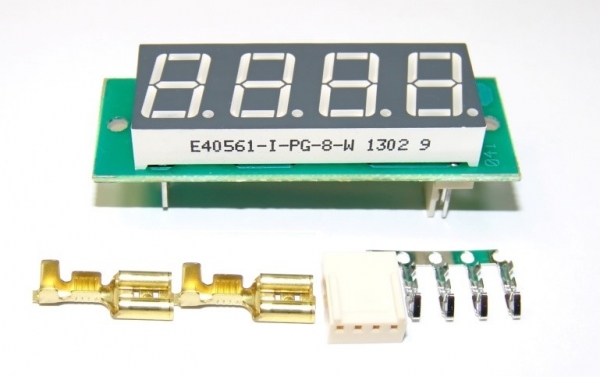

Комплектация:		плата в сборе
Цвет индикатора:		-
Размер цифр индикатора:		-
