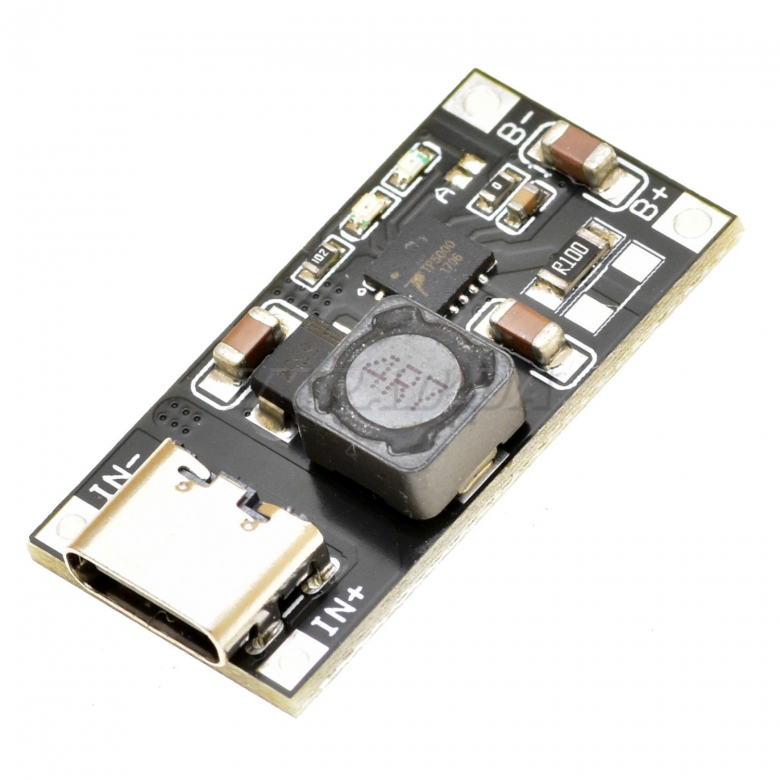

Зарядное устройство для LiIo аккумуляторов TP5000 (с защитой) Type-C

Зарядное устройство TP5000 – это готовый модуль, который реализует функцию контроллера заряда литий-ионного (Li-Ion) или литий-полимерного (Li-Po) аккумулятора с номинальным напряжением 3.6–3.7 В. Есть возможность заряжать литий-железо-фосфатные (LiFePO4) аккумуляторы с номинальным напряжением 3.2 В. Пороговое напряжение окончания заряда выбирается установкой перемычки. По умолчанию плата настроена на отключение заряда при напряжении 4.2 В на ячейке.

Модуль основан на чипе TP5000, который включает встроенные функции защиты от перезаряда, короткого замыкания и перегрева. Чип реализует стандартный алгоритм трёхступенчатого заряда: предварительный заряд, затем заряд постоянным током (CC), а в конце – заряд постоянным напряжением (CV) до выбранного порогового значения, после чего заряд прекращается. Ток заряда до 2 А устанавливается внешним задающим резистором на плате. Сам импульсный преобразователь работает на частоте до 800 кГц, что обеспечивает высокий КПД. Напряжение питания – от 4 до 9 В. При перегреве чипа свыше 125°С он сначала ограничивает ток заряда, а затем отключается. Имеются два светодиода для индикации текущего рабочего состояния.

Подробные характеристики чипа TP5000 можно найти в Data Sheet.

Технические характеристики:

• Тип аккумуляторов: Li-Ion (3.7 В); Li-Po (3.6 В); LiFePO4 (3.2 В)
• Напряжение зарядки: 4.2 В / 3.6 В (4.2 В по умолчанию)
• Ток зарядки: 0.5–2 А (1 А по умолчанию)
• Разъём для подключения питания: Type-C
• Рабочее напряжение: от 4.5 В до 9 В
• Эффективность преобразования: до 90%
• Защита: от короткого замыкания, перегрева, переразряда и перезаряда
• Тип чипа: TP5000
• Размер: 21.5 × 14.5 × 4.2 мм
