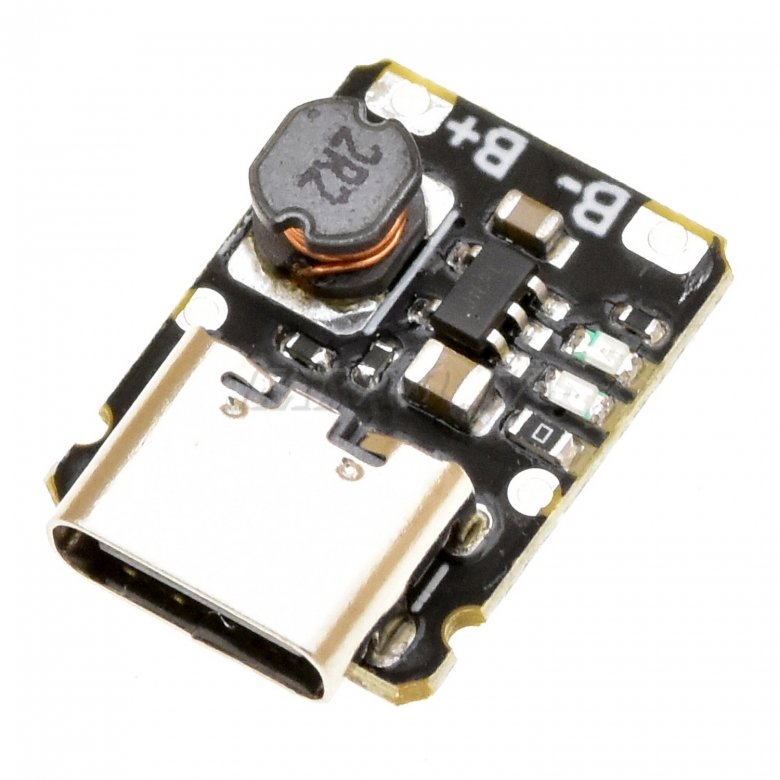

Зарядное устройство c функцией разряда для LiIo аккумуляторов 1.2A TP4057 (с защитой) Type-C (LX-LBC3)

LX-LBC3 — модуль содержит контроллер заряда и импульсный повышающий DC/DC преобразователь. Он предназначен для зарядки и разрядки литий-ионных и литий-полимерных аккумуляторов, оснащён разъёмом USB Type-C. Модуль предназначен для управления процессами заряда и разряда до безопасного порогового уровня, а также для защиты аккумуляторов от нештатных режимов, что обеспечивает их безопасную эксплуатацию и продлевает срок службы. При подключении внешнего источника питания модуль заряжает аккумулятор током до 600 мА до напряжения 4,2 В. Если нет внешнего напряжения на входе, автоматически переключается в режим питания. На разъёме появляется +5В при токе 450 мА. При токе 1А напряжение упадет до 4,9–4,5 В, при токе 1,2А сработает токовая защита и выход отключится. Собственное потребление модуля — 0,8 мА. При разряде аккумулятора ниже 2,9 В выход также отключится. ТР4057 это улучшеная версия TP4056 c уменьшеным до 600 мА током заряда но более точным измерением напряжения.

Основные технические характеристики:

• Тип чипа: TP4057
• Вход: разъём USB Type-C
• Выход: тот же разъём USB Type-C
• Входное напряжение: 5 – 5,5 В
• Ток заряда: до 600 мА
• Напряжение полной зарядки аккумулятора: 4,2 В ±1%
• Ток разряда: до 1 А
• Выходное напряжение: 5 В
• КПД: до 95%
• Индикаторы состояния: Зелёный — зарядка, синий — разрядка
• Защита: от перегрузки по току (OCP); перенапряжения (OVP); короткого замыкания (SCP); перегрева (OTP)

 Вот типовая схема включения.

Описание работы: Микросхема TP4057 — это линейный зарядный чип, разработанный специально для зарядки литий-ионных аккумуляторов с одним элементом. (Встречаются обозначения 57b; 57bA; 57bE; 57bM; 57b9; 57A4; 57b0; 57bB). Чип поддерживает режим заряда постоянным током (CC) и постоянным напряжением (CV), обеспечивая стабильный и безопасный процесс зарядки. Алгоритм работы следующий:

Этап предварительной зарядки (Precharge): Если напряжение на аккумуляторе ниже определённого порога (обычно 2,9–3,0 В), TP4057 работает в режиме предварительной зарядки, подавая небольшой ток для подготовки батареи к основной зарядке.

Режим постоянного тока (CC): Когда напряжение аккумулятора превышает порог предварительной зарядки, включается основной режим. Чип обеспечивает зарядку с фиксированным током, заданным внешним резистором, подключённым к выводу PROG.

Режим постоянного напряжения (CV): По мере достижения аккумулятором напряжения 4,2 В TP4057 переключается в режим стабилизации напряжения. Ток зарядки постепенно уменьшается, пока не достигнет установленного минимального значения (обычно 10% от максимального тока). На этом этапе зарядка завершается.
