SHIELDBTS500151TADTOBO1

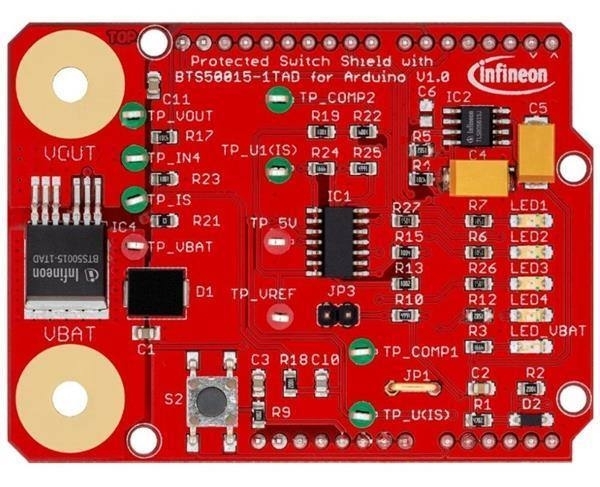

SHIELDBTS500151TADTOBO1 - Arduino-совместимая плата на основе интеллектуального одноканального High-Side переключателя питания Infineon BTS50015-1TAD в корпусе TO263-7-8 с сопротивлением открытого канала 1.5 мОм, с функцией диагностики и защиты. BTS50015-1TAD относится к семейству Power PROFET™.

Плата разработана для замены реле и предохранителей в системах распределения энергии и др.

Изделие может работать с различными типами нагрузки: резистивной, емкостной и индуктивной (нагреватели, конденсаторы фильтров, электродвигатели, клапаны и насосы, и др.).

Семейство Power PROFET™ нацелено на работу с приложениями, для которых характерны  высокие токи, например, различные нагревательные элементы, а также в системах с частыми циклами коммутации и высокими энергетическими потребностями (системы «старт-стоп», вакуумные насосы электрических тормозов и т. д.).



Преимущества:

• Возможность быстрой оценки компонентов Power PROFET™ для переключения нагрузок (BTS50015-1TAD: I NOM = 33 A)
• Быстрое прототипирование для различных приложений



Целевые приложения:

• Замена реле и предохранителей в системах распределения питания и т. д.
• Управление резистивной, индуктивной и емкостной нагрузками, такими как нагреватели, фильтрующие конденсаторы, моторы, клапаны и насосы
• Приложения с высокими токами
• Системы с частыми циклами коммутации и высокими энергетическими потребностями (системы «старт-стоп», вакуумные насосы электрических тормозов и др.)
• Системы распределения питания общецелевого назначения и устройства нагрева



Отличительные особенности:

• автономный и микроконтроллерный режимы;
• может управляться с Arduino-совместимых микроконтроллерных плат, таких как платы  на основе МК XMC™ от Infineon;
• простота в использовании: “plugandplay”;
• полная конфигурация под разные типы нагрузок.
