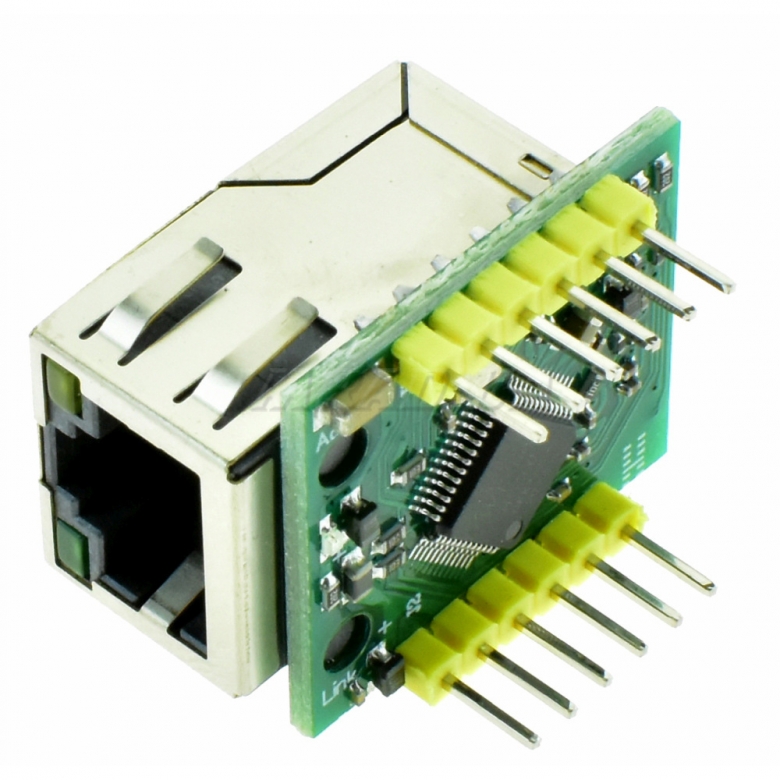

Сетевой модуль USR-ES1 (W5500)

W5500 - это сетевой модуль Ethernet LAN, для обеспечения Ваших проектов подключением к Интернету. Разработан на распространенном чипе W5500, для которого написано огромное количество библиотек и примеров использования. Поддержка протоколов TCP/IP 10/100: TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE с реализацией 8ми независимых сокетов одновременно. Модуль имеет стандартное сетевое соединение RJ-45. Входное напряжение питания и логические уровни: 3,3В. Для подключения используется высокоскоростной интерфейс SPI. Интерфейсный модуль совместим со всеми платами AVR (Arduino) STM, ARM.



Характеристики:

- Поддержка протоколов TCP/IP 10/100: TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE

- Поддержка 8ми независимых сокетов одновременно

- Поддержка режима отключения питания

- Поддержка Wake on LAN по UDP

- Поддержка высокоскоростного интерфейса SPI

- Внутренняя память 32 Кбайт для буферов TX/RX

- Встроенный 10BaseT/100BaseTX Ethernet PHY

- Не поддерживает фрагментацию IP

- Входное напряжение питания и логические уровни: 3,3В

- Светодиодная индикация (полный/полудуплексный, линейный, скоростной, активный)

- Чип: W5500 в корпусе 48 LQFP (без примесей свинца)

- Размер: 25,7x22,8мм
