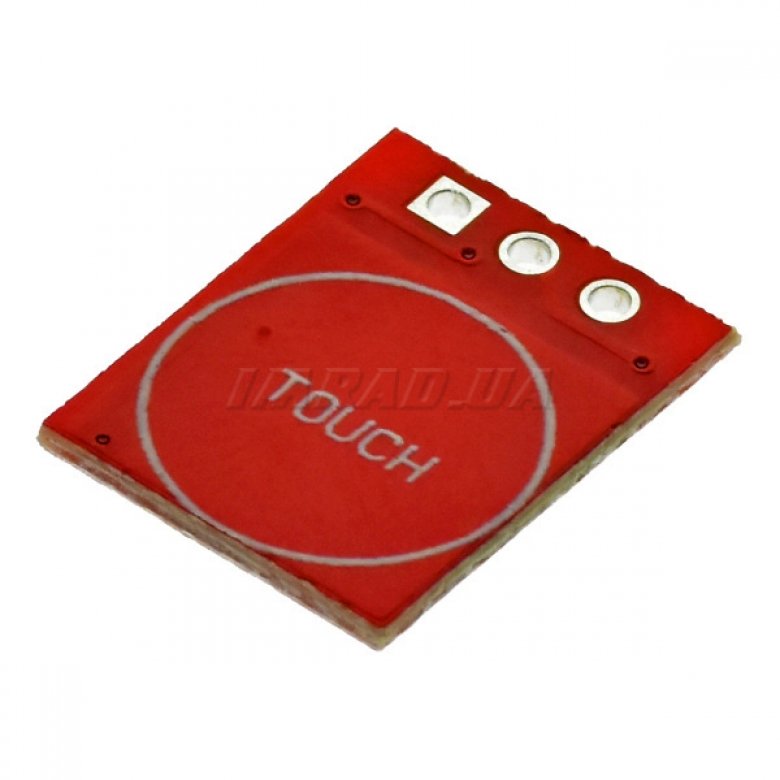

Сенсорный емкостной датчик TTP223 для ARDUINO

Миниатюрный, размером всего (24х24мм) модуль цифрового сенсорного датчика предназначен для активации устройств с помощью касания. С помощью данного модуля можно заменить обычные тактовые кнопки. Также модуль можно использовать для управления светильниками, лампами, контроля уровня воды в какой-либо емкости (пластиковая бочка или аквариум) и т.д.. Сенсорный датчик может реагировать как на простое прикосновение, так и на прикосновение через стекло или пластик (толщиной до 3 мм). Датчик построен на базе микросхемы TTP223 в корпусе SOT-23-6. Срабатывает модуль при изменении его емкости. При касаниии площадки сенсорной кнопки изменяется ток утечки. Микросхема определяет это и сигнализирует о нажатии на кнопку. Если сенсор не использовался в течение 12 секунд модуль переходит в режим «энергосбережения». Модуль можно подключить к платформе Arduino или другим микроконтроллерным устройствам. Плата модуля имеет 3 вывода: GND: «земля»,  I/O: цифровой сигнал и VCC: напряжение питания.

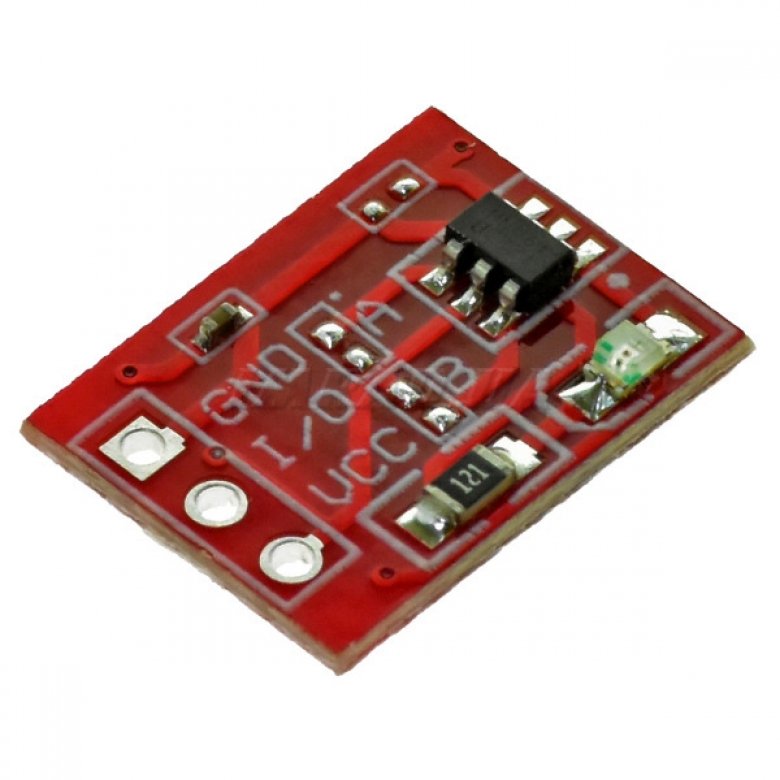

На плате расположены 2 перемычки, манипулируя которыми можно менять логуику работы устройства.

- A: (разомкнута): высокий логический уровень на выводе

- A (замкнута): низкий логический уровень на выводе

- B: разомкнута): срабатывает как кнопка без фиксации

- B (замкнута): срабатывает как триггер

Модуль сенсорной кнопки можно использовать как триггер (кнопка с фиксацией). Регулируется чувствительность датчика с помощью дополнительной емкости (от 1 до 50 пФ), которую можно установить дополнительно с помощью пайки.



Характеристики:

- Микросхема: TTP223

- Напряжение питания: 2.0 - 5.5 В

- Время отклика в активном режиме: 60 мс

- Максимальное расстояние срабатывания датчика: 3 мм

- Время отклика в режиме пониженного энергопотребления: 220 мс

- Размеры модуля: 14 х 11 x 2 мм

- Вес: 1 г

><
