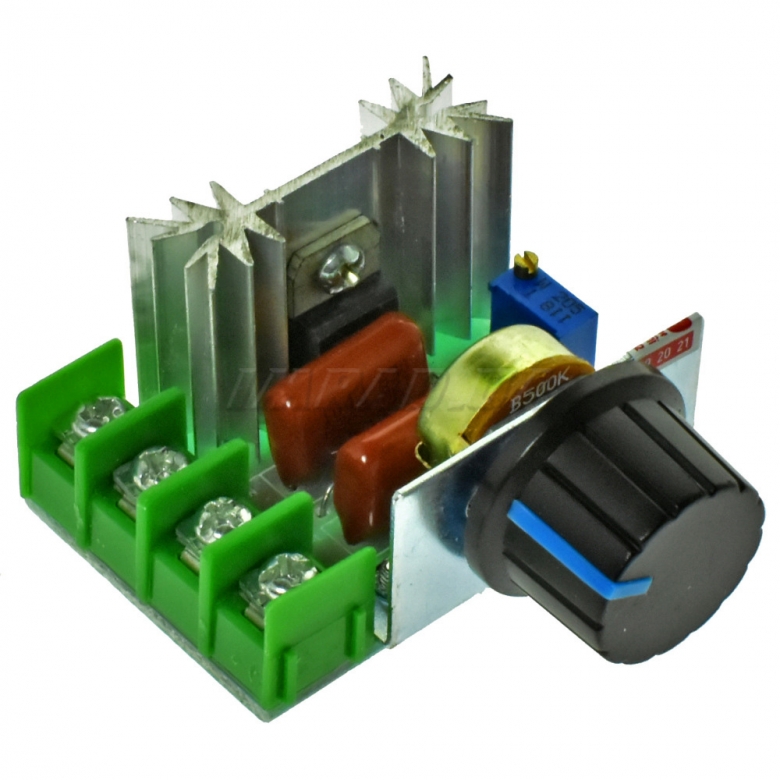

Регулятор мощности 2000W фазовый симисторный

Симисторный регулятор мощности предназначен для регулирования частоты вращения (оборотов) коллекторного электродвигателя переменного тока, нагревательных и осветительных приборов, паяльника и т.п. Устройство подойдет в качестве недорогого регулятора для большинства электроинструмента (болгарки, дрели, перфораторы, рубанки, и т.д.). Радиатор практически не греется на мощностях до 800-1000 Ватт. При нагрузке более 1 кВт рекомендуется увеличить площадь радиатора или добавить принудительное охлаждение.



Принцип регулировки мощности заключается в изменении момента времени включения симистора после перехода синусоиды через ноль. Чем больше времени симистор находится в открытом состоянии, тем большая мощность поступает в нагрузку. Так как симистор выключается в момент, когда ток протекающий через симистор становится близок к нулю, то задавать продолжительность открытия симистора можно в пределах половины периода. В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор заряжается через резистор. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет напряжения пробоя динистора около 30 вольт. Динистор замкнет цепь и откроет симистор. Симистор остается открытым до конца полупериода. Переменным резистором задается время зарядки конденсатора, и соответственно момент открытия динистора и симистора. На этом и основана возможность регулировки мощности. Во время отрицательной полуволны принцип работы аналогичен.
