Радиоконструктор Световой эффект ''Супер робот''K121

Радиоконструктор K121 позволит собрать забавный световой эффект в виде робота с моргающими глазами, руками, ушами и ступнями. Простота схемы не вызовет трудностей даже у начинающего радиолюбителя. А интересное оформление подарит хорошее настроение.

Принципиальная схема состоит из двух мультивибраторов: первый собран на транзисторах Q1, Q2 и управляет светодиодами D4, D5 (уши) и D6, D7 (руки), второй на - транзисторах Q3, Q4 и управляет D8 и D9 (ступни). Светодиоды D1 и D2 (глаза), D3 включены через токо-ограничительные резисторы R1, R2 и светятся постоянно.

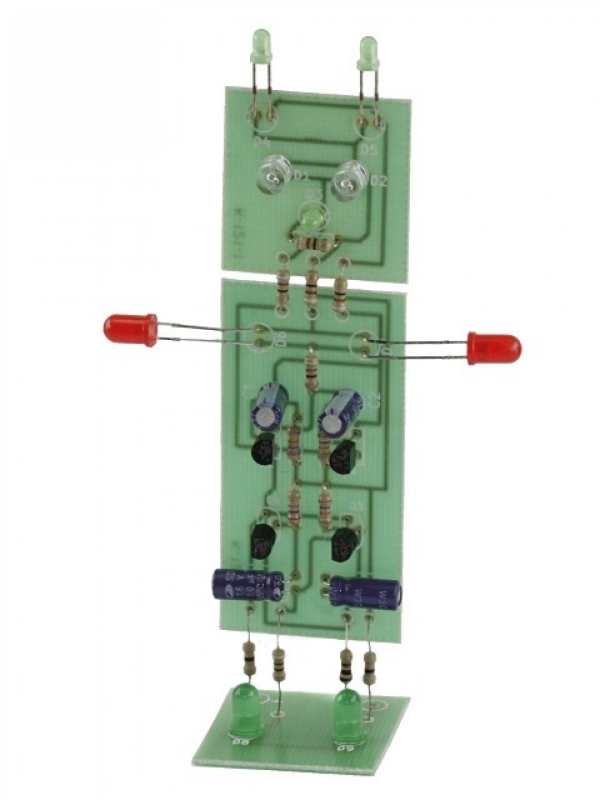

Особенности конструкции: световой эффект "супер робот" выполнен на трех печатных платах, каждая представляет: голову, туловище и ступни, которые соединяются собой резисторами.

Голова представляет собой плату содержащую постоянно светящиеся светодиоды "глаза" и "нос", а также моргающие "уши". На средней плате, которая представляет собой туловище, расположены элементы схемы, а также светодиоды, которые представляют собой руки. Нижняя плата представляет собой подставку, на которой находятся клеммы питания и два моргающих светодиода.
