ODROID-VU

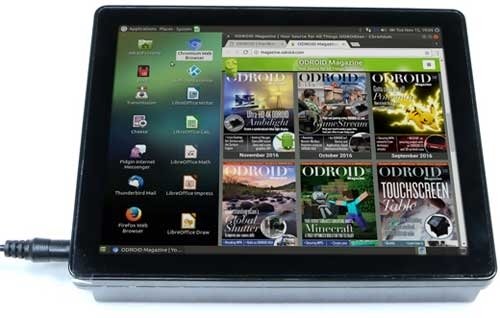

ODROID-VU8C – отладочный набор на основе высококачественного 8-дюймового TFT дисплея с емкостной мультисенсорной панелью. Дисплей характеризуется широким углом обзора и разрешением 1024х768 пикселей, и специально разработан для использования с операционными системами Android и Linux, установленными на SBC компании Hardkernel ODROID-C2 и C1+. Соотношение сторон LCD составляет 4:3. Яркость задней подсветки управляется с помощью ШИМ сигнала, который снимается с линии GPIO ODROID.



Максимальная потребляемая мощность дисплея с контроллером составляет 5.5 Вт. Номинальное напряжение питания 5 В. Для питания комплекта в сборе с SBC используется адаптер 5 В/4 А, входящий в состав комплекта ODROID-VU8C.



Дисплей с сенсорной панелью помещен в пластиковый корпус, в котором предусмотрено место для установки SBC ODROID и специальной адаптационной платы из комплекта поставки. Изделие обеспечивает доступ к таким разъемам SBC, как RJ45 (Ethernet), USB, GPIO и к разъему питания. Комплект позволяет пользователю создавать такие законченные изделия, как планшеты и игровые приставки, а также использовать его в различных информационно-развлекательных и встраиваемых системах.



Отличительные особенности:

• 8-дюймовый TFT-LCD;
• разрешение: 1024x768 пикселей;
• отношение сторон дисплея 4:3;
• емкостная мультисенсорная  (10 точек) панель (USB ID 18D1:4E12);
• управление яркостью задней подсветки осуществляется сигналом ШИМ линии GPIO SBC ODROID;
• максимальная мощность потребления 5.5 Вт (1.1 A/5 В только LCD и контроллер дисплея);
• углы обзора LCD, градусов: Слева 75, Справа 75, Сверху 75, Снизу 75;
• размеры экрана: 189 x 149 x 29 мм;
• видимая область экрана: 162 x121.5 мм (активная область).

Пошаговая инструкция по сборке комплекта ODROID-VU8C с SBC ODROID приведена на странице продукта сайта производителя.

Подробное описание, документация, инструкции по конфигурированию изделия и многое другое можно найти на WiKi.
