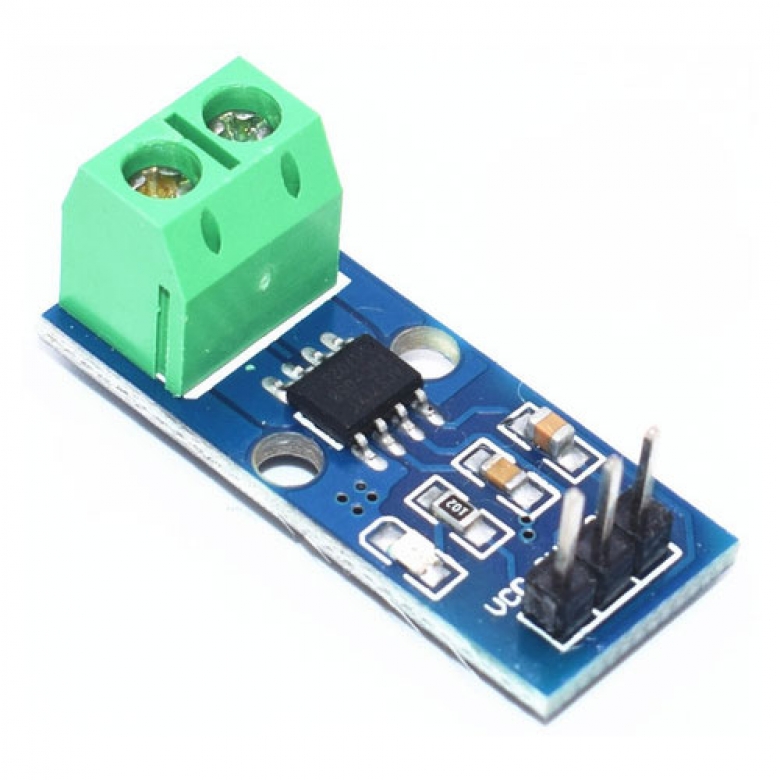

Модуль датчик тока ACS712 5A

Модуль датчика тока ACS712 подключается к аналоговому входу микроконтроллера где измеряется поступившее напряжение. В зависимости от включения может измерять ток от 0 до 5А или от 0 до -5А. При измерении переменного тока есть нюансы - поскольку в этом случае в зависимости от периода синусоиды ток будет меняться при замерах в разное время показания будут отличаться, для корректного измерения нужно делать замеры в пиковой точке синусоиды.



Характеристики:

- Низкий уровень шумов на выходе

- Время отклика: 5µs

- Ширина полосы пропускания: 80кГц

- Суммарная погрешность: 1.5% при 25°C

- Малые размеры, низкий профиль микросхема в SOIC8 корпусе

- Внутреннее сопротивление шунта: 1.2мОм

- Напряжение изоляции: 2.1 кВ RMS между выводами 1-4 и 5-8

- Источник питания: 5.0В

- Чувствительность: 185мВ/A

- Выходное напряжение пропорционально проходящему току

- Настройка: фабричная

- Стабильность: высокая

- Магнитный гистерезис: минимальный

><
