Модуль быстрого заряда LiIo батарей IP2312

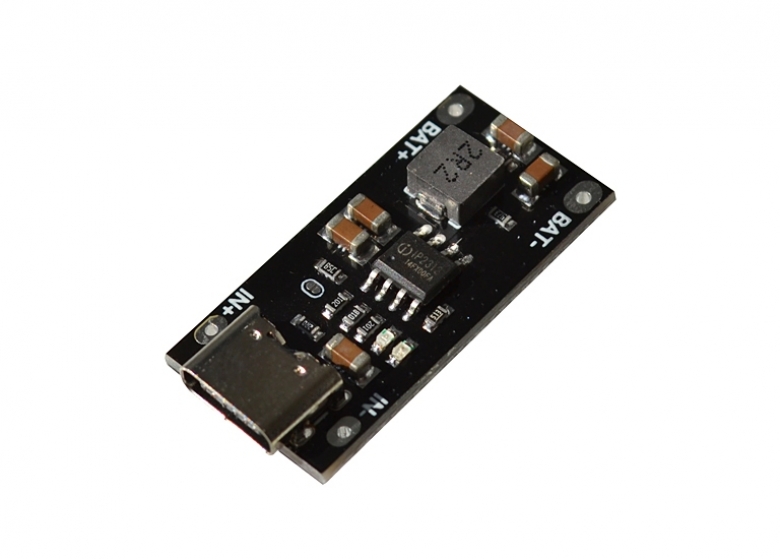

Плата заряда АКБ IP2312 USB Type-C 3A предназначена для зарядки li-ion аккумуляторов. Она может заряжать как обычные Li-Ion (4,2 В), так и высоковольтные Li-Ion HV (4,35 В). Поставляется в виде готового модуля без корпуса. Ток заряда 3 А. Входное напряжение 4,5-5,5 В. Данный контроллер реализован на специализированной микросхеме IP2312, представляет собой синхронный преобразователь DC-DC. Предусмотрены два индикатора, по которым видно режим, в котором работает устройство: "заряд" - (красный индикатор) и "заряд окончен" - (синий индикатор).

Входное питание подается через разъем USB Type-C или на контактные площадки "IN+", "IN-". Для подключения аккумуляторов предусмотрены контактные площадки "BAT+", "BAT-". Обязательно нужно соблюдать полярность контактов при подключении. Для установки порога заряда 4,35 В нужно установить перемычку, как показано на рисунке. Ток заряда тоже можно изменить, от 1 до 3 А, изменив номинал резистора. 47 кОм – ток 3 А; 91 кОм – 1,5 А; 135 кОм – 1 А; если резистор убрать – ток будет около 2,1 А.

Характеристики:

• Микросхема преобразователя: IP2312
• Входное напряжение питания: от 4,5 В до 5,5 В
• Входной разъем: Type-C
• Выходное напряжение: 4,2 В / 4,35 В
• Максимальный выходной ток: до 3 А
• КПД преобразования: 93% - 95%

Модуль поддерживает двухступенчатый процесс зарядки. Сначала аккумулятор заряжается током, не превышающим установленного порога, по мере набора емкости ток падает, и при снижении его до 300 мА модуль переходит в режим стабилизации напряжения на выходе. Каждые 4 минуты выход преобразователя отключается и производится измерение напряжения на аккумуляторе. Если напряжение выше 4,15 В - модуль завершает заряд. После снижения напряжения на аккумуляторе ниже 4,10 В зарядка возобновляется.

->
