Модуль беспроводного передатчика JDY-40

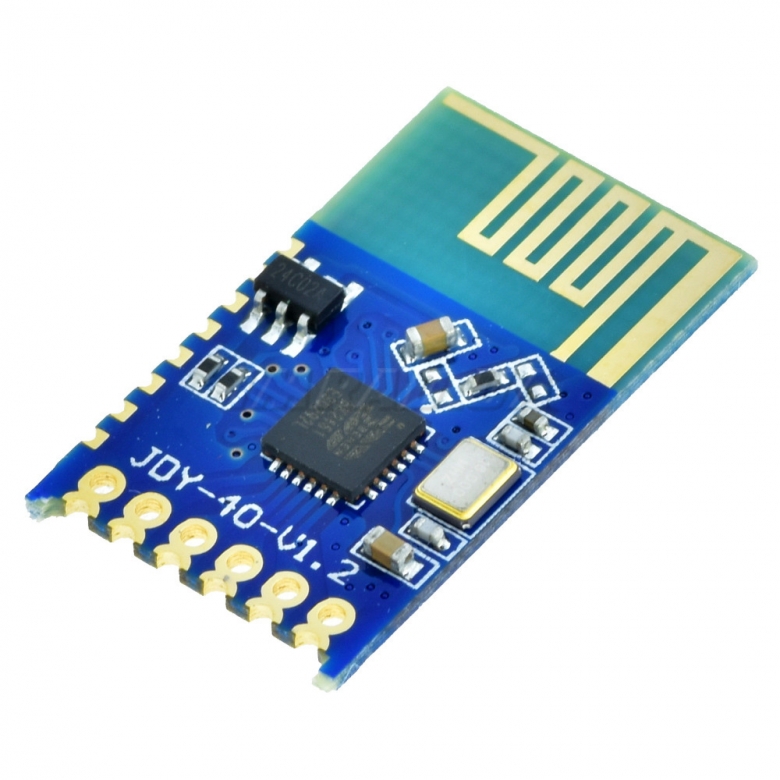

Радиомодуль JDY-40 на частоту 2.4ГГц построен на IC BK2461. Внутри BK2461 находится трансивер и микроконтроллер FLIP51, семейство 8051. Модуль может работать как радиомодем, возможна полудуплексная передача данных по радио через UART интерфейс, либо как радиопульт, для этого на модуле выведены 8 GPIO (портов общего назначения) микроконтроллера. Настраивается модуль при помощи АТ команд.



Характеристики модуля:

- Рабочая частота: 2400-2483.5 MHz.

- Выходная мощность передатчика: до 12dBm (15.8mW)

- Радиус действия в пределах прямой видимости: до 120м.

- Интерфейс: UART, 8 GPIO.

- Потребление: В режиме передачи: 40мА, Приема: 24мА, Спящем: 5мкА

- Напряжение питания: 2.2..3.6V DC



Распиновка:

VCC и GND - питание и земля, максимальное напряжение питания модуля 3,6V
CS - (chip select) Включение модуля, чтобы включить модуль нужно на вход подать логический 0, либо соединить с землей.
SET - Перевод модуля в режим конфигурации.
TXD и RXD - Интерфейс UART, совместим с 5-вольтовым интерфейсом
GPIO1 - GPIO8 - порты ввода/вывода общего назначения.





Описание АТ команд модулей:

Для настройки модуля необходимо перевести его в режим конфигурации, для этого необходимо контакт «SET» замкнуть на корпус.  В командном режиме последовательный порт сконфигурирован на 9600bps.

AT+BAUD - Скорость последовательного порта (1,200bps, 2,400bps, 4,800bps, 9,600bps, 19,200bps) По умолчанию — 9,600bps. Пример: «AT+BAUD9600».

AT+RFID - Идентификатор беспроводной сети

AT+DVID - Идентификатор радиомодуля

AT+RFC - Канал беспроводной связи, от 001 до 128. В даташите на модуль не указано соответствие частоты к каналу. В даташите на трансивер указана начальная частота 2400мгц, шаг одного канала 1мгц, но как реализовано на практике, не известно. Пример: «AT+RFC001» вернет «OK»

AT+POWE - Мощность передатчика, от 0 до 9, таблица соответствий ниже. Пример: «AT+POWE8» вернет «OK»

0	1	2	3	4	5	6	7	8	9
-25dBm	-15dBm	-5dBm	0dBm	3dBm	6dBm	9dBm	10dBm	10dBm	12dBm
0.01mW	0.03mW	0.32mW	1mW	2mW	4mW	8mW	10mW	10mW	15.8mW



AT+CLSS — Режим работы модуля, основных режимов два, радиомодем в котором работает UART и пульт дистанционного управления с различными вариантами работы 8 битного порта с GPIO. Значение по умолчанию: A0. Пример: «AT+CLSSA0» вернет «OK»

A0: прозрачная передача через последовательный порт, режим радиомодема.
C0: Передающий пульт дистанционного управления с индикацией. В этом режиме с 1 по 7 GPIO радиомодуля сконфигурированы на вход для подключения кнопок, 8 GPIO на выход для подключения светодиода индикации передачи.
C1: Передающий пульт дистанционного управления без индикации. В этом режиме все 8 GPIO радиомодуля сконфигурированы на вход для подключения кнопок
C2: Приемник, все 8 GPIO сконфигурированы на выход, на выходах низкий уровень, логический 0, при приеме сигнала соответствующем передатчику GPIO генерируется положительный импульс длительностью 30 мс
C3: Приемник, все 8 GPIO сконфигурированы на выход, на выходах высокий уровень, логический 1, при приеме сигнала соответствующем передатчику GPIO генерируется отрицательный импульс длительностью 30 мс
C4: Приемник, все 8 GPIO сконфигурированы на выход, на выходах низкий уровень, при приеме сигнала соответствующем передатчику GPIO появляется высокий уровень, логический 1, логика работы как у беспроводной кнопки.
C5: Приемник, все 8 GPIO сконфигурированы на выход, при приеме сигнала соответствующем передатчику GPIO инвертируется состояние GPIO приемника, логика работы как у беспроводного переключателя.



Значения по умолчанию:

Function Parameter instructions
Baud rate 9600 AT+BAUD
Wireless ID 8899 AT+RFID8899
Device ID 1122 AT+DVID1122
Channel 1 AT+RFC001
Transmit power 12db AT+POWE9
Device type A0 AT+CLSSA0
