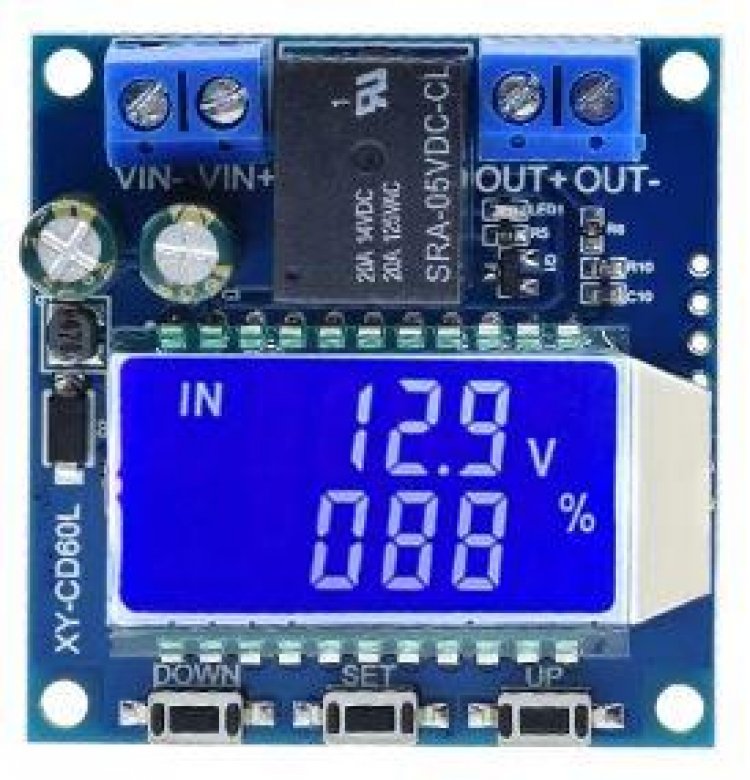

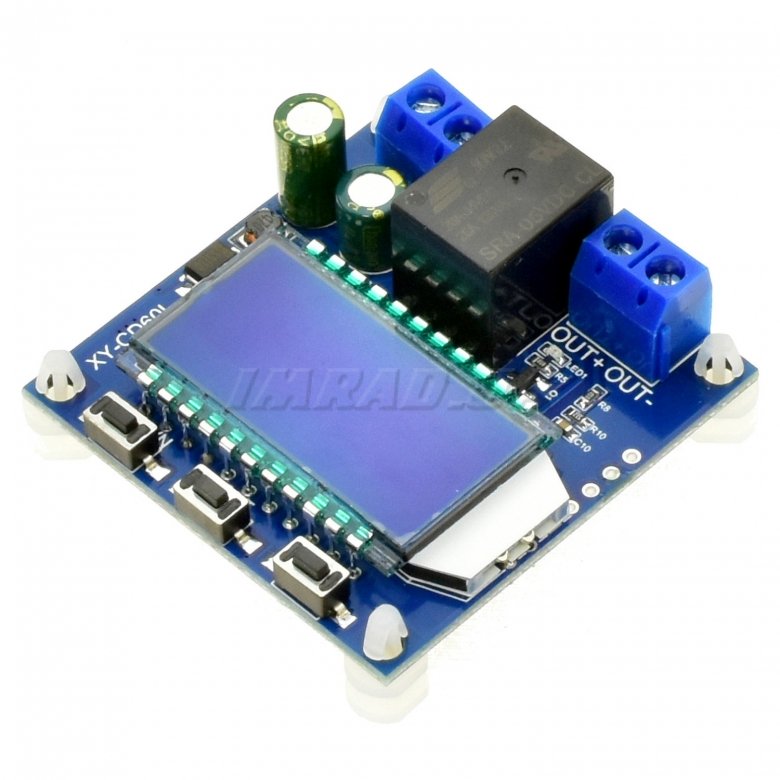

Контроллер заряда для солнечных батарей XY-CD60L

Модуль XY-CD60L — это интеллектуальный контроллер, предназначенный для управления процессами заряда и разряда аккумуляторов с рабочим напряжением от 6 до 60 В. Ток нагрузки до 20 А. Он подходит для литий-ионных и свинцово-кислотных батарей, автоматически управляя включением и отключением нагрузки через встроенное реле. Важно отметить, что данный модуль не является зарядным устройством — он лишь контролирует напряжение и состояние аккумулятора, но не регулирует ток заряда.

Можно устанавливать режим зарядки или разрядки аккумулятора и задавать пороговые параметры. Реле срабатывает по порогу напряжения или по таймеру. Задержка включения означает интервал между завершением зарядки или разрядки и повторным включением. Диапазон устанавливаемого времени: 0–999 секунд. Время принудительного запуска: 0–10 секунд.

Основные характеристики:

• Модель: XY-CD63L с ЖК индикатором
• Питание: DC 6–60 В
• Измеряемое напряжение: DC 6 – 60 В
• Максимальный ток: до 20 А
• Точность измерения напряжения: ± 0,1 В
• Размеры: 45 × 46 мм

Обозначения параметров на дисплее:

• UP – верхний порог напряжения
• dn – нижний порог напряжения
• OP – время проводимости
• dOP – задержка проводимости (0–999 сек.)
• FOP (в режиме разрядки) – принудительный запуск (0–10 сек.)

Режим зарядки (IN): мигает индикатор, модуль в пороговом режиме. Когда напряжение аккумулятора ≤ DN, реле включается, зарядное устройство начинает заряд. Когда напряжение > UP, реле отключается, завершая процесс зарядки.

Режим разрядки (OUT): мигает индикатор, модуль в пороговом режиме. Если напряжение батареи > UP, реле включает нагрузку. Если напряжение ≤ dn, реле отключает нагрузку.

Расчет процента заряда. Формула: (Напряжение батареи – нижний порог) / (верхний порог – нижний порог) × 100%

Функции кнопок:

• Кнопка ВВЕРХ: короткое нажатие – переключение % и времени, долгое нажатие (5 сек.) – смена режима (зарядка IN / разрядка OUT).
• Кнопка SET: короткое нажатие – просмотр параметров, долгое нажатие – вход в меню настройки.
• Кнопка ВНИЗ: короткое нажатие – экстренное отключение реле. Долгое нажатие – настройка подсветки дисплея: L-P – всегда включена. ON – отключается через 5–10 минут.

Настройка параметров

• Долгое нажатие SET – вход в меню.
• Короткое нажатие SET – переключение параметров.
• Кнопки ВВЕРХ/ВНИЗ – изменение значений.
• Долгое нажатие SET – сохранение параметров.

Контроль времени зарядки/разрядки: Если параметр OP больше 0, активируется таймер: После включения реле начинается отсчет времени зарядки/разрядки. По истечении времени реле отключается, завершая процесс. Если время установлено неправильно (например, напряжение выходит за пределы UP/DN), дисплей покажет H:ER (ошибка), Если DN ≥ UP, система отобразит ошибку ERR.

Задержка включения (dOP, 0–999 сек.): Интервал между завершением процесса и повторным включением реле.

Принудительный запуск (FOP, 0–10 сек.) Позволяет принудительно включить реле при старте разрядки, чтобы избежать ложных срабатываний.
