Двунаправленный преобразователь логических уровней 5V-3V (4 канала)

Двунаправленный преобразователь логических уровней 5V-3V (4 канала)

Артикул: 144914
Название производителя: Двонаправлений перетворювач логічних рівнів (4 канали)
Производитель: SAMIORE
Наличие: В наличии
Наличие в магазинах Киева:
УсловияНаличие Срок поставки Кратность Цена
Наличие Есть в наличии Срок поставки на складе Кратность 1

11,60 грн/шт

11,20 грн/шт - от 10

10,80 грн/шт - от 20

10,50 грн/шт - от 50

Подробное описание

Скрыть/Показать

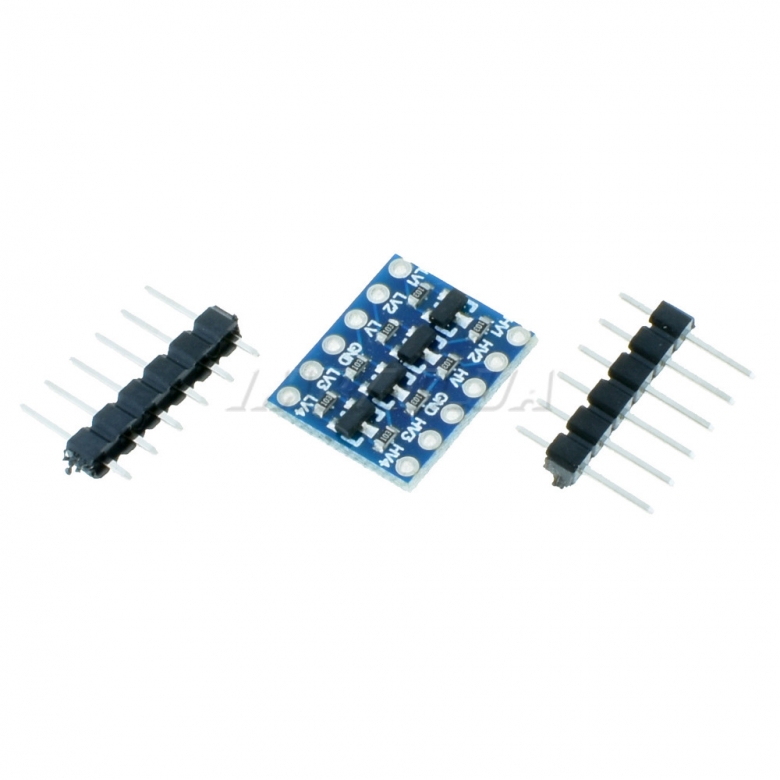

Модуль является 4-х канальным двунаправленным конвертером логических уровней 5В / 3В для Arduino. Очень полезное миниатюрное устройство для сопряжения модулей с контроллерами в том случае, если они имеют различные уровни напряжения питания и логической единицы. Устройство основано на четырех MOSFET транзисторах, благодаря чему преобразователь получил двунаправленную схему согласования логических уровней по четырем каналам, он может как повышать, так и понижать сигналы, эти функции используются для подключения UART, I2C и SPI интерфейсов.


Подключение: К выводу HV подключается источник высокого напряжения (например 5в),  К выводу LV - низкого (например 3.3в), Общий - к выводу GND. Логическая единица высокого напряжения, поступающая на вывод HVi i={1,2,3,4} будет преобразована в логическую единицу низкого напряжения на выводе LVi и наоборот, логическая единица низкого напряжения на выводе LVi будет преобразована в логическую единицу высокого напряжения на выводе HVi. Габаритные размеры: 16х13.5мм
