3M-8940-280

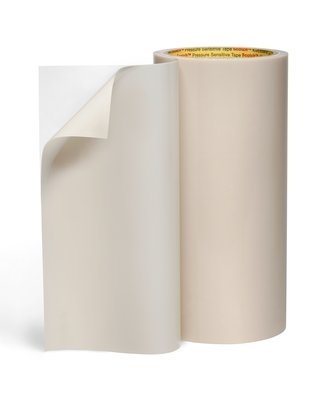

Tермоскотч, теплопроводящая лента 3M™ тип 8940. Рулон 10м х 28см. Лента предназначена для обеспечения эффективного теплоотвода от тепловыделяющих компонентов к радиаторам. Может использоваться при монтаже мощных светодидов или любых компонентов с плоской поверхностью.



3M™ Теплопроводные клеепереносящие ленты 8940

Лента состоит из носителя с высокой степенью загрузки теплопроводным наполнителем, покрытого с обеих сторон термостойким акриловым адгезивом. Лента обеспечивает механически прочное соединение тепловыделяющих компонентов с поверхностью радиатора с высокой теплопроводностью и электроизоляционными свойствами Лента 3M™ 8940 предназначена для электронных и других устройств, требующих хорошей теплопередачи с механической фиксацией поверхностей. Типичные примеры использования ленты – крепление радиаторов к корпусам микросхем и транзисторов при сборке блоков питания, электронных блоков управления для двигателей, светоизлучающих диодов высокой мощности (осветительных) и других электронных устройств с высоким тепловыделением.



3M™ Указания по применению

1. Поверхности должны быть чистыми и сухими. Для очистки следует использовать изопропиловый спирт и безворсовую салфетку. Нельзя использовать денатурированный спирт или очистители для стекла, которые оставляют маслянистые загрязнения после нанесения. Перед нанесением ленты поверхность должна высохнуть в течение нескольких минут. Для удаления более сильных загрязнений (пасты, масла, припой) могут потребоваться более сильные растворители (ацетон, гептан и проч.). В этом случае после очистки следует протереть поверхность изопропанолом и высушить, как описано выше

2. Ленту следует наносить на одну из поверхностей под небольшим углом с помощью прижимного резинового ролика для удаления воздуха из-под ленты. Защитная пленка может удаляться после размещения ленты на первой поверхности.

3. Соединяемые поверхности необходимо сжать для обеспечения полного смачивания поверхностей адгезивом ленты. Сила и время прижима зависят от свойств деталей и должны определяться экспериментально. Рекомендованное минимальное значение при комнатной температуре составляет 1 кг/см² в течение 5 сек. Для хрупких деталей может использоваться меньшее значение.



Свойства (типичные значения):

Теплопроводность при 25°С                             Вт/м×К         0,9  (ASTM D 5470)
Коэффициент термического расширения       мм/°С          140´10-6 ТМА
Напряжение пробоя                                          кВ                10 IEC 60243-1
Диэлектрическая прочность                             кВ/мм          55 IEC 60243-1
Удельное сопротивление                                 Ом×см        2,5´1013 ASTM D257



Рекомендуемая температура монтажа теплопроводящего скотча 3M™ должна быть не ниже 10-15 градусов по Цельсию.
